Если мы ошибемся, например, с количеством кафельной плитки при ее закупке для ремонта, то это, досадное недоразумение, которое можно исправить тем или иным способом.
Но, если мы халатно (или по не знанию) отнесемся к требованиям безопасности при проектировании и прокладке электропроводки, установке розеток, светильников, электрооборудования в ванной комнате, то мы будем впоследствии постоянно рисковать не только своим здоровьем и жизнью, но и своих близких, проживающих совместно с вами.
Ванная комната является помещением особо опасным в отношении поражения электрическим током, здесь рядом постоянно находятся в соседстве источники воды и электричества. Из школьной физики понятно, что это опасное соседство. Поэтому к установке и эксплуатации электроприборов в ванной комнате нормативными документами предъявляются особые требования.
В домах, построенных 20-30 лет назад и более, электропроводка в квартирах выполнялась двухжильными проводами, часто из алюминия. В ванных комнатах, учитывая их площадь никаких электроприемников не предусматривалась, за исключением светильников закрытого типа, при этом выключатели и розетки устанавливались снаружи.
Делая ремонт в таком помещении, мы стремимся к комфорту, предполагая наличие нескольких светильников, установку необходимого количества розеток, подключение стиральной машины, водонагревателя и т.п. Все это является небезопасным и может привести к поражению электрическим током. При этом из-за неисправности Вашей стиральной машины, могут пострадать люди в любой квартире жилого дома.
Поэтому, если вы не специалист в этой области, доверьте проектирование и монтаж электроустановок в ванной комнате людям, которые в этом профессионально разбираются и делают эту работу повседневно.

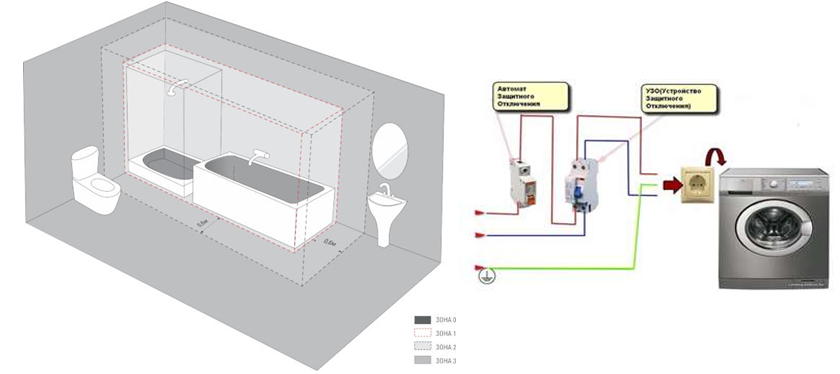

Так, согласно ГОСТ 30331.11-2001«Электроустановки зданий.Требования к специальным электроустановкам»,в любом помещении с ванной или душем выделяются 4 зоны, в которых следует придерживаться определенных правил безопасности.
Зона 0 представляет собой внутренний объем ванны или душевого поддона, который заполняется водой. В ней допускается установка только электроприборов, предназначенных для применения в ванне. Допускается защита с применением системы БСНН или ЗСНН (системы безопасного сверхнизкого напряжения, не заземленные и заземленные) при номинальном напряжении, не превышающем 12 В, причем источник питания системы БСНН или ЗСНН должен размещаться за пределами зоны 0. Электрооборудование в этой зоне должно иметь по меньшей мере степень защиты IРХ7.
Зона 1 ограничивается внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя — для душа без поддона и полом и горизонтальной плоскостью на расстоянии 2,25 м над полом. В зоне 1 разрешено размещать только водонагреватели со степенью защиты IPХ5 и выше.
Зона 2 ограничивается внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м, а также полом и горизонтальной плоскостью на расстоянии 2,25 м над полом. Электрооборудование здесь должно быть защищено по классу не ниже IРХ4. Здесь могут быть установлены только водонагреватели и светильники класса II по степени защиты от поражения электрическим током.
Зона 3 ограничивается внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м, а также полом и горизонтальной плоскостью над полом на расстоянии 2,25 м, т. е. фактически занимает оставшуюся площадь ванной комнаты. Здесь существуют следующие ограничения: штепсельные розетки либо подсоединяют к индивидуальному разделяющему трансформатору, либо подключают к источнику питания системы БСНН или ЗСНН, либо они должны быть защищены устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА. Степень защиты самого электрооборудования допускается IРХ1.
Если в ванной комнате установлена стиральная машина, водонагреватель или какой-либо другой прибор, оказывающий большую нагрузку на электропроводку, то использование отдельного УЗО и автоматического выключателя – необходимо. Эти приспособления за доли секунды обесточат участок электроцепи, если произошло повреждение изоляции либо человек прикоснулся к токопроводящей жиле.
Таким образом, размещать стиральные машины и розетки ближе 60 см от плоскости ванны – запрещено, а на расстоянии дальше 60 см возможно только подключив её через УЗО. Учитывая размер ванных комнат в многоквартирных домах, необходимо прийти к выводу – стиральной машине не место в ванной комнате.
Это далеко не все нюансы, с которыми связан электромонтаж проводки в ванной комнате. Все это продиктовано требованиями нормативов и является объективной реальностью безопасности для вашей жизни.
Якубенко А.Г., инспектор энергогазинспекции государственный инспектор по энергетическому и газовому надзору.
